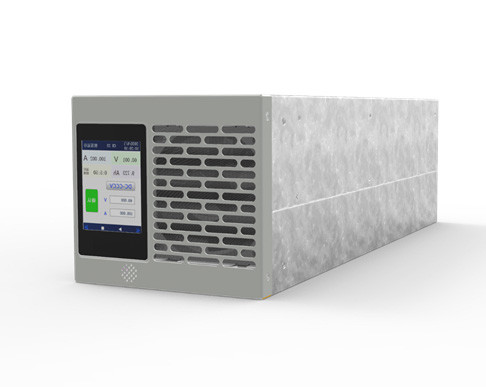

DPS 6kW Hochfrequenz-isolierter Wechselstrom-Gleichstrom-Bidirectional-Wandlermodul
Eigenschaften
- Zwei-Wege-Energieübertragung, nahtloser Quadrantenschalter;
- hoher Ausgangsspannungsbereich, hohe Präzision, schnelle dynamische Reaktion;
- Hochfrequenzisolation, höhere Sicherheit;
- Mehrfachsicherheitsschutz, Einstiegsschutz gegen Über-/Unterspannung, Ausgangsschutz gegen Rückschaltverbindung, Kurzschlussschutz, Übertemperaturschutz, abnorme Erkennung von Windkanälen usw.
- Moduläres Design, einfache Wartung, Unterstützung der parallelen Kapazitätserweiterung;
- Umfassende Temperatur -20°C-45°C;
- Ausgestattet mit Schaltfunktionen für Netzbetrieb/Nichtnetzbetrieb;
- Weiches Schaltendesign, geringer Verlust, hoher Wirkungsgrad;
- DSP-Design, vollständige digitale Steuerung;
- Funktionen sowohl für den lokalen Betrieb als auch für die Fernbedienung;
- Reichhaltige externe Schnittstelle;
- Strenge thermische Anlage, geringer Temperaturanstieg, lange Lebensdauer;
- Touchscreen-Bedienung, einfach und intuitiv.
Technischer Parameter
Wechselstromseitenparameter
| |
PMA006-A011-LI |
|
|
|
6 kW |
|
| Kabel |
Einphasen-Drei-Draht-System |
|
| Spannungsbereich |
220Vac±15% |
|
| Nennfrequenz und -bereich |
45 ∼ 65 Hz ((Adaptives Stromnetz 50/60 Hz) |
| Leistungsfaktor Anpassung Bereich |
± 1 |
| THDi |
≤ 5% |
Gleichstromseitenparameter
| |
PMA006-A011-LI |
|
| · Nennspannung |
60 Vdc |
|
| · Nennstrom |
100A |
|
| Spannungsbereich |
2.5Vdc bis 100Vdc |
|
| Leistungsbereich |
± 100A |
|
| Genauigkeit der Spannung |
00,1% F.S. |
| · Aktuelle Genauigkeit |
00,1% F.S. |
| Spannungsbegrenzung |
- Ja, das ist es. |
| · Strombegrenzung |
- Ja, das ist es. |
Grundlegende Merkmale
| |
Beschreibung |
| AC/DC-Startfunktion |
- Ja, das ist es. |
| Zeit vorwärts und rückwärts umstellen |
≤ 10 ms |
| · Höchstwirksamkeit |
92 Prozent |
| Ich bin ein Arschloch. |
129*143*415 mm |
| · Gewicht ((kg) |
7.5 kg |
Umweltbedingungen
| · Betriebstemperaturbereich |
°C |
-20°C bis +45°C |
|
· Betriebsfeuchtigkeitsbereich
|
% RH |
< + 95 |
Relative Luftfeuchtigkeit, nicht kondensierend |
| Lagertemperatur |
°C |
-40 ~ +55 |
|
| · Lagereinfeuchtigkeit |
% RH |
0 ~ +95 |
Relative Luftfeuchtigkeit, nicht kondensierend |
| · Kühlmodus |
- |
· Kraftluftkühlung |
|
| · Höhe |
m |
3000 |
|
| · Schutzgrad |
- |
IP20 |
|
| · Lärm |
dB |
< 70 |
|
Kommunikation
| Kommunikationsmodus |
- |
· CAN, RS485, Ethernet, trockener Kontakt |
|
| Meldungssignal |
- |
Verschiedene Schutzsignale, Spannungs- und Stromsignale |
|
| Empfangssignal |
- |
Auf- und Ausschalten |
|
|
Mit dem neuesten optimierten Hardware-Design, fortschrittlichem Steuerungsalgorithmus und fortschrittlichem Herstellungsprozess,Die HF-isolierte bidirektionale Stromversorgung ist speziell für Lithiumbatterietests entwickelt worden., AC und DC analoge Stromversorgung, Rückkopplungs-elektronische Belastung, EV-Lad- und Entladegeräte und Energiespeichergeräte.kann die Gelegenheit der Energiewandlung in zwei Richtungen erfüllen, und verfügt über eine hohe Frequenzisolationsfunktion, eine höhere Sicherheit. Gleichzeitig ist das Produkt mit einer Schaltfunktion für das Netz und das Netz ausgestattet, und die Schaltzeit beträgt nicht mehr als 10 ms,die in mehreren Fällen angewendet werden kann.
