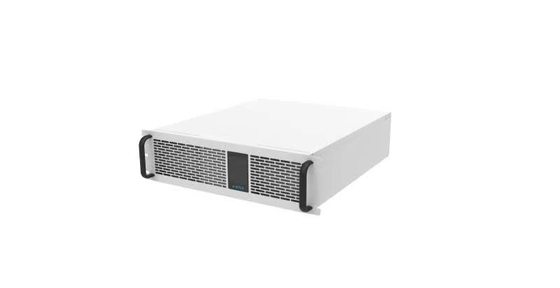

DPS(18kW) 10Vdc-450Vdc Hochfrequenz isoliertes Wechselstrom-Durchgangsmodul für die Testgeräte für Batterien
10Vdc-450Vdc 18KW Wechselstrom-Zusammenhang-Wandler 180A für Batterietestgeräte
Dieser Konverter verfügt über eine intelligente Vorwärts- und Rückwärtsbetrieb, nahtlose Schaltfunktionen, kann die Gelegenheit der Zwei-Wege-Energie-Transformation erfüllen, und hat eine hohe Frequenz Isolierung Funktion,höhere SicherheitGleichzeitig ist das Produkt mit einer Schaltfunktion im Netz/auf dem Netz ausgestattet, und die Schaltzeit beträgt nicht mehr als 10 ms, was bei mehreren Gelegenheiten angewendet werden kann.Mit dem neuesten optimierten Hardware-Design, fortschrittlicher Steuerungsalgorithmus und fortschrittlicher Herstellungsprozess, ist die HF isolierte bidirektionale Stromversorgung speziell für Lithium-Batterie-Testgeräte, AC und DC analoge Stromversorgung entwickelt,elektronische Rückkopplungslast, Lade- und Entladegeräte für Elektrofahrzeuge und Energiespeicher.
Eigenschaften
- Zwei-Wege-Energieübertragung, nahtloser Quadrantenschalter;
- hoher Ausgangsspannungsbereich, hohe Präzision, schnelle dynamische Reaktion;
- Hochfrequenzisolation, höhere Sicherheit;
- Mehrfachsicherheitsschutz, Einstiegsschutz gegen Über-/Unterspannung, Ausgangsschutz gegen Rückschaltverbindung, Kurzschlussschutz, Übertemperaturschutz, abnorme Erkennung von Windkanälen usw.
- Moduläres Design, einfache Wartung, Unterstützung der parallelen Kapazitätserweiterung;
- Umfassende Temperatur -20°C-45°C;
- Ausgestattet mit Schaltfunktionen für Netzbetrieb/Nichtnetzbetrieb;
- Weiches Schaltendesign, geringer Verlust, hoher Wirkungsgrad;
- DSP-Design, vollständige digitale Steuerung;
- Funktionen sowohl für den lokalen Betrieb als auch für die Fernbedienung;
- Reichhaltige externe Schnittstelle;
- Strenge thermische Anlage, geringer Temperaturanstieg, lange Lebensdauer;
- Touchscreen-Bedienung, einfach und intuitiv.
Technischer Parameter
Wechselstromseitenparameter
| |
|
Die in Absatz 1 Buchstabe a genannten Daten werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt. |
|
|
|
18 kW |
| Kabel |
|
Dreiphasiges Fünf-Draht-System |
| Spannungsbereich |
|
380Vac±15% |
| Nennfrequenz und -bereich |
45 ∼ 65 Hz ((Adaptives Stromnetz 50/60 Hz) |
| Leistungsfaktor Anpassung Bereich |
± 1 |
| THDi |
≤ 5% |
Gleichstromseitenparameter
| |
|
Die in Absatz 1 Buchstabe a genannten Daten werden in Anhang I der Verordnung (EU) Nr. 1095/2010 aufgeführt. |
|
|
|
100 Vdc |
|
|
|
180A |
| Spannungsbereich |
|
10Vdc bis 450Vdc |
| Leistungsbereich |
|
± 180 A |
| Genauigkeit der Spannung |
00,1% F.S. |
|
|
00,1% F.S. |
| Spannungsbegrenzung |
- Ja, das ist es. |
|
|
- Ja, das ist es. |
Grundlegende Merkmale
| |
Beschreibung |
| AC/DC-Startfunktion |
- Ja, das ist es. |
| Zeit vorwärts und rückwärts umstellen |
≤ 10 ms |
|
|
92 Prozent |
| Ich bin ein Arschloch. |
131*465*510 mm |
|
|
26 kg |
Umweltbedingungen
- Betriebstemperaturbereich
|
°C |
-20°C bis +45°C |
|
- Betriebsfeuchtigkeitsbereich
|
% RH |
< + 95 |
Relative Luftfeuchtigkeit, nicht kondensierend |
| Lagertemperatur |
°C |
-40 ~ +55 |
|
|
|
% RH |
0 ~ +95 |
Relative Luftfeuchtigkeit, nicht kondensierend |
|
|
- |
|
|
|
|
m |
3000 |
|
|
|
- |
IP20 |
|
|
|
dB |
< 70 |
|
Kommunikation
| Kommunikationsmodus |
- |
- CAN, RS485, Ethernet, trockener Kontakt
|
|
| Meldungssignal |
- |
Verschiedene Schutzsignale, Spannungs- und Stromsignale |
|
| Empfangssignal |
- |
Auf- und Ausschalten |
|
|
