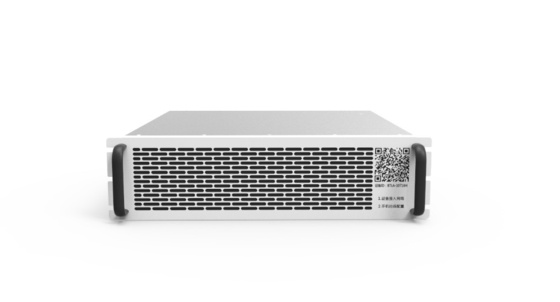

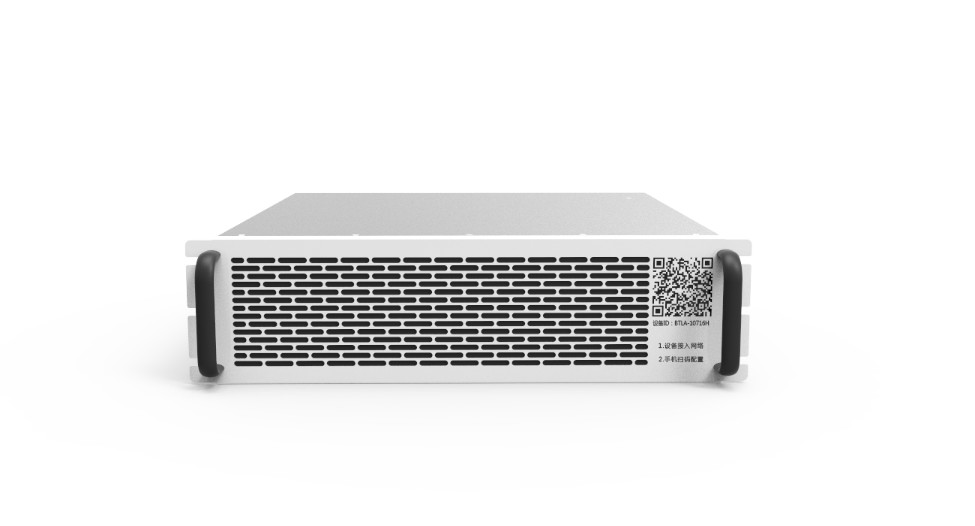

120 kW Wechselstrom-Gleichstrom-Zwei-Wege-Wandler-Leistungsmodul für Mikrogrids
| Herkunftsort: | China |
| Markenname: | ANE |
| Modellnummer: | Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung |
| Min Bestellmenge: | 5 |
| Preis: | Exwork: 4,000~7,000 USD |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 45 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 2000 pro Monat |
|
Ausführliche Information |
|||
Produkt-Beschreibung
120 kW Bidirektionale Stromversorgungsmodule für Mikrogrid und Energiespeichersystem
DC 176A DC680V~DC1000V Modularentwurf 120 kW Bidirektionaler Wechselstrom- / Gleichstromwandler für Mikrogrid und Energiespeicher
Dieser bidirektionale Umrichter zur Speicherung von Energie übernimmt ein modulares Design, einen fortschrittlichen Steuerungsalgorithmus zur Realisierung von Multi-Maschine-Parallel und verfügt über eine reaktive Leistungskompensationsfunktion.Das Leistungsniveau des Parallelsystems umfasst 120 kW ~ 1.2MW. Die Produktserie verfügt sowohl über lokale Überwachungsfunktionen als auch über Fernplanungsfunktionen des EMS-Systems mit ausgezeichneter Belastungs- und Stromnetzanpassung,unabhängige Luftkanal-Design macht es kann effektiv mit einer Vielzahl von komplexen Anwendung Umgebung bewältigen, ist das System sicherer, zuverlässiger, wirtschaftlicher, umweltfreundlicher
Eigenschaften
Hohe Effizienz
- Der PF-Wert beträgt ±1 auf der Wechselstromseite, verbessert die Lastkapazität
- Wir haben unsere patentierte Technologie entwickelt, um einen beidseitigen Energiefluss zu realisieren.
- - hohe dynamische Reaktionsfähigkeit, Volllast-Wechselzeit von nur 10 ms
- Ausgang von breitem Spannungsbereich, hoher Präzision, schnelle dynamische Reaktion
Sicherheit
- Weitreichender Betriebstemperaturbereich: - 20 °C ~ + 45 °C
- ¢Die parallele Technologie reduziert den Wellenstrom
- Mehrfacher Sicherheitsschutz, Eingangs-/Unterspannungsschutz, Ausgangsschutz, Kurzschlussschutz, Übertemperaturschutz, Anomalienerkennung von Lüftern usw.
- Mehrdimensionale intelligente Lüftersteuerungstechnologie zur Reduzierung von Stromverbrauch und Lärm
- ¢DSP entwerfen und die vollständige digitale Steuerung realisieren
- ¢Niedriger Standbyverlust
- ¢Die äußere Schnittstelle ist reichhaltig und arbeitet mit Isolationstransformatoren zusammen
Komfortabel
- - Moduläres Design, leicht zu warten und parallel erweiterbar
- - hohe Leistungsdichte, geringes Volumen, geringes Gewicht
- Mit Netzschalter-/Aus-Schalterfunktion
Technischer Parameter
120 KW Bidirektionsmodul für Wechselstrom- und Gleichstromumwandler
| Modell | Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 aufzunehmen. |
| Stromparameter auf der Stromnetzseite | |
| Verkabelungssystem | Drei-Phasen-Fünf-Draht-System |
| Nennspannung | AC380V |
| Nennleistung | 120 kW |
| Spannungsbereich | AC380V ± 15% |
| Leistungsbereich | 183A |
| Nennfrequenz | 50 Hz/60 Hz |
| Frequenzbereich | 50/60Hz±5Hz |
| Leistungsfaktor Anpassung Bereich | ± 1 |
| Harmoniegehalt von THDi | ≤ 3% |
| Wechselstromseite außerhalb des Netzes | |
| Nennspannung | 380Vac |
| Spannungsbereich | 380Vac±15% |
| Genauigkeit der Spannung | ≤ 1% |
| Ausgangsfrequenz | 50/60Hz±5Hz |
| THDu | ≤ 2% Linienlast |
| Gleichstromseitenparameter | |
| Spannungsbereich | Dies ist der Fall, wenn die Leistung von DC-680V bis DC-1000V beträgt |
| Leistungsbereich | ±176A |
| Spannungsfehler | ≤ 1% |
| Stabilisierte Spannungspräzision | ≤ 1% |
| Aktueller Fehler | ≤ 1% |
| Stabilisierte Strompräzision | ≤ 1% |
| Grundlegende Merkmale | |
| Schalter außerhalb des Netzes/an das Netz angeschlossen | Eingebettet |
| Wechselstrom- und Gleichstromstartfähigkeit | Unterstützung |
| Vorwärts- und Rückwärtsschaltzeit | < 10 ms |
| Höchstwirkungsgrad | 980,6% |
| Überlastfähigkeit | 1.1 mal ≥ 10min, 1,2 mal ≥ 1min |
| Zeit der Netzabschaltung | < 10 ms |
| Betriebstemperatur | -20°C+45°C (über +45°C Leistungsbewertung) |
| Arbeitsfeuchtigkeit | ≤ 95% RH, keine Kondensation |
| Lagertemperatur | -40°C+55°C |
| Lagereinheit | 0 ~ 95% RH |
| Kühlmethode | Intelligente Zwangluftkühlung |
| Höhenstand | 3000 m |
| Kommunikation | RS485, CAN, Ethernet, Trockenkontakt |
| Schutz von Inseln | Unterstützung |
| Schutzmerkmal | Mehrfachsicherheitsschutz, Wechselstrom- und Gleichstromschutz bei Über- und Unterspannung, Stromschutz bei Überspannung, Kurzschlussschutz, Gleichstromrückschutz, Wechselstromphasenfolge-Schutz,Übertemperaturschutz, abnorme Erkennung von Ventilatoren usw. |
| Schutzniveau | IP20 |
| Geräusche | < 70 dB |
| Gewicht | 40 kg |
| Größe (H*W*D) 129*443*500mm | |
Alle Leistungen und Parameter müssen von unserer technischen Abteilung bestätigt werden.
