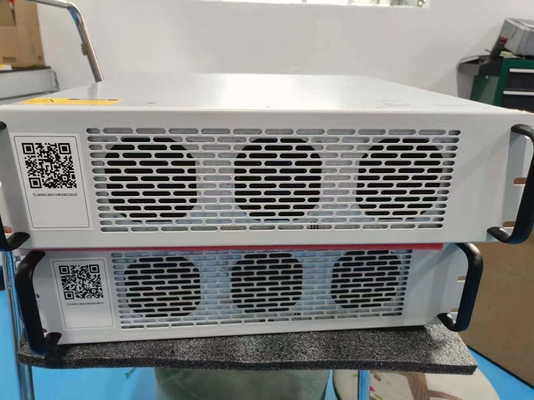

130 kW Wechselstrom-Gleichstrom-Zwei-Wege-Wandler-Strommodul für Mikrogrid und Energiespeichersystem
| Herkunftsort: | China |
| Markenname: | ANE |
| Modellnummer: | Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung |
| Min Bestellmenge: | 5 |
| Preis: | Exwork: 2,000~5,000 USD |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 45 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 2000 pro Monat |
|
Ausführliche Information |
|||
Produkt-Beschreibung
130 kW Bidirektionaler AC / DC-Strommodul für Mikrogrid und Energiespeichersystem
Datenblatt
| Modell | Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen. |
| Stromparameter auf der Stromnetzseite | |
| Verkabelungssystem | Drei-Phasen-Fünf-Draht-System |
| Nennspannung | AC380V |
| Nennleistung | 130 kW |
| Spannungsbereich | AC380V ± 15% |
| Nennstrom | 201Eine |
| Nennfrequenz | 50 Hz/60 Hz |
| Frequenzbereich | 50/60Hz±5Hz |
| Leistungsfaktor Anpassung Bereich | ± 1 |
| Harmonischer Gehalt an THDi | ≤ 3% |
| Wechselstromseite außerhalb des Netzes | |
| Nennspannung | 380Vac |
| Spannungsbereich | 380Vac±15% |
| Genauigkeit der Spannung | ≤ 1% |
| Ausgangsfrequenz | 50/60Hz±5Hz |
| Gleichstromseitenparameter | |
| Spannungsbereich | Dies ist der Fall, wenn die Leistung von DC-680V bis DC-1000V beträgt |
| Leistungsbereich | ±194A |
| Spannungsfehler | ≤ 1% |
| Stabilisierte Spannungspräzision | ≤ 1% |
| Aktueller Fehler | ≤ 1% |
| Stabilisierte Strompräzision | ≤ 1% |
| Spannungsbegrenzungsmerkmal | - Ja, das ist es. |
| - Ja, das ist es. |
| Grundlegende Merkmale | |
| Schalter außerhalb des Netzes/an das Netz angeschlossen | Eingebettet |
| Wechselstrom- und Gleichstromstartfähigkeit | Unterstützung |
| Vorwärts- und Rückwärtsschaltzeit | < 10 ms |
| Höchstwirkungsgrad | 980,6% |
| Überlastfähigkeit | 1.1 mal ≥ 10min, 1,2 mal ≥ 1min |
| Zeit der Netzabschaltung | < 10 ms |
| Betriebstemperatur | -20°C+45°C (über +45°C Leistungsbewertung) |
| Arbeitsfeuchtigkeit | ≤ 95% RH, keine Kondensation |
| Lagertemperatur | -40°C+55°C |
| Lagereinheit | 0 ~ 95% RH |
| Kühlmethode | Intelligente Zwangluftkühlung |
| Höhenstand | 3000 m |
| Kommunikation | RS485, CAN, Ethernet, Trockenkontakt |
| Schutz von Inseln | Unterstützung |
| Schutzmerkmal | Mehrfachsicherheitsschutz, Wechselstrom- und Gleichstromschutz bei Über- und Unterspannung, Stromschutz bei Überspannung, Kurzschlussschutz, Gleichstromrückschutz, Wechselstromphasenfolge-Schutz,Übertemperaturschutz, abnorme Erkennung von Ventilatoren usw. |
| Schutzniveau | IP20 |
| Geräusche | < 70 dB |
| Gewicht | 36 kg |

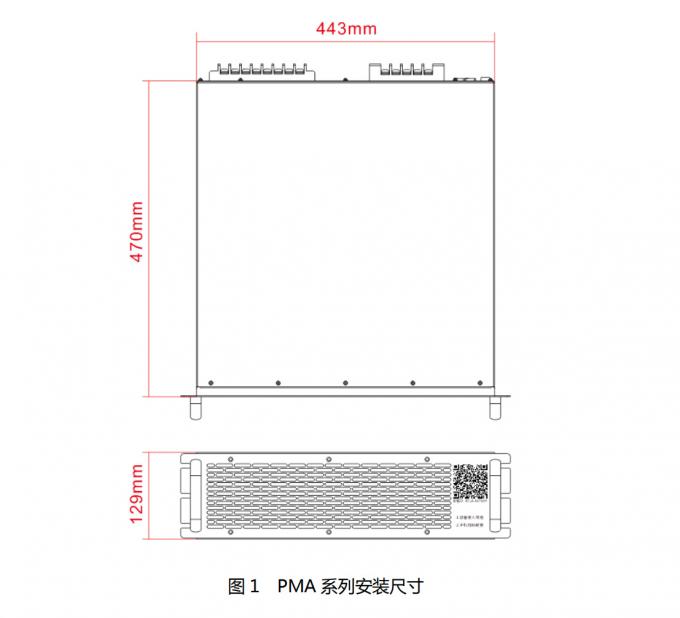

| Größe (H*W*D) 129*443*500mm | |
Alle Leistungen und Parameter müssen den neuesten Stand unserer technischen Abteilung unterliegen.
Erzeugnis Einführung
Dieser bidirektionale Umrichter zur Speicherung von Energie übernimmt ein modulares Design, einen fortschrittlichen Steuerungsalgorithmus zur Realisierung von Multi-Maschine-Parallel und verfügt über eine reaktive Leistungskompensationsfunktion.Das Leistungsniveau des Parallelsystems beträgt 130 kW ~ 1.3MW. Die Produktserie verfügt sowohl über lokale Überwachungsfunktionen als auch über Fernplanungsfunktionen des EMS-Systems mit ausgezeichneter Belastungs- und Stromnetzanpassung,unabhängige Luftkanal-Design macht es kann effektiv mit einer Vielzahl von komplexen Anwendungsumgebung bewältigen, ist das System sicherer, zuverlässiger, wirtschaftlicher und umweltfreundlicher.
Eigenschaften
Hohe Effizienz
- Der PF-Wert beträgt ±1 auf der Wechselstromseite, verbessert die Lastkapazität
- Wir haben unsere patentierte Technologie entwickelt, um einen beidseitigen Energiefluss zu realisieren.
- Nahtlose Vorwärts- und Rückwärtsschaltung
- - hohe dynamische Reaktionsfähigkeit, Volllast-Wechselzeit von nur 10 ms
- Ausgang von breitem Spannungsbereich, hoher Präzision, schnelle dynamische Reaktion
Sicherheit
- Hoch zuverlässige Schutzleistung, Beständigkeit gegen hohe und niedrige Temperaturen, Feuchtigkeit, Salzspray und andere raue Umgebungen
- ¢Die parallele Technologie reduziert den Wellenstrom
- Mehrfacher Sicherheitsschutz, Eingangs-/Unterspannungsschutz, Ausgangsschutz, Kurzschlussschutz, Übertemperaturschutz, Anomalienerkennung von Lüftern usw.
- ¢Niedriger Standbyverlust
- Mehrdimensionale intelligente Lüftersteuerungstechnologie zur Reduzierung von Stromverbrauch und Lärm
- ¢DSP entwerfen und die vollständige digitale Steuerung realisieren
- Kann direkt mit dem BMS der Batterie interagieren
- ¢Die äußere Schnittstelle ist reichhaltig und arbeitet mit Isolationstransformatoren zusammen
Komfortabel
- - Moduläres Design, leicht zu warten und parallel erweiterbar
- - hohe Leistungsdichte, geringes Volumen, geringes Gewicht
- Mit Netz-/Nichtnetz-Schalterfunktion (STS)
- Unterstützung von Modulnetzwerken, Steuerung des Mobiltelefonbetriebs, einfach und intuitiv
