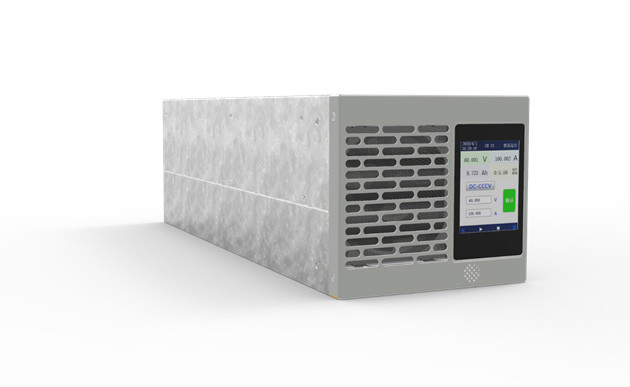

Zwei-Wege-Stromversorgungsmodul von AC zu DC Hochfrequenz isoliert

DPS ((6kW) Hochfrequenz-isolierter Wechselstrom-Gleichstrom-Bidirectional-Wandlermodul für Lithiumbatterie-Testgeräte

Mit dem neuesten optimierten Hardware-Design, fortschrittlichem Steuerungsalgorithmus und fortschrittlichem Herstellungsprozess,Die HF-isolierte bidirektionale Stromversorgung ist speziell für Lithiumbatterietests entwickelt worden., AC und DC analoge Stromversorgung, Rückkopplungs-elektronische Belastung, EV-Lad- und Entladegeräte und Energiespeichergeräte.kann die Gelegenheit der Energiewandlung in zwei Richtungen erfüllen, und verfügt über eine hohe Frequenzisolationsfunktion, eine höhere Sicherheit. Gleichzeitig ist das Produkt mit einer Schaltfunktion für das Netz und das Netz ausgestattet, und die Schaltzeit beträgt nicht mehr als 10 ms,die in mehreren Fällen angewendet werden kann.

Eigenschaften

• Intelligenter netzgebundener Betrieb, bidirektionaler hoher Leistungsfaktor, bidirektionaler niedriger harmonischer Strom können die Qualität des Stromnetzes effektiv verbessern.
• mit intelligenter Reaktionsleistungskompensation und harmonischer Kompensation;
• Bei Schaltfunktionen außerhalb des Netzes/an das Netz angeschlossen darf die Schaltzeit 10 ms nicht überschreiten.
• mit Isolationsschutz (einstellbar), intelligenter Vor- und Rückwärtsbetrieb zur Verbesserung der Systemzuverlässigkeit;
• mit mehreren Moden von konstanter Spannung, konstantem Strom, konstantem Widerstand und konstanter Leistung;
• Unterstützungserie und parallele Kapazitätserweiterung, Erweiterung der Gleichspannung auf DC 1200v, Kaskadenform dreiphasiges System, kann bei mehr Gelegenheiten angewendet werden;
• Die neueste Lade- und Entladungstesttechnologie verursacht keine Störungen des BMS-Managementsystems, das für das tägliche Entladen, Laden und mehrfache Zyklen von Lithiumbatterien geeignet ist.
• Spannung, Strom, Leistung usw. können eingestellt werden, ein breiter Ausgangsspannungsbereich, um die Anforderungen an das Laden und Entladen der meisten Lithiumbatterien und Energiespeicherausrüstungen zu erfüllen;
• Die intelligente DSP-Konstruktion ermöglicht die vollständige digitale Steuerung des Energiespeicherkonvertermoduls und bestimmt die hohe Zuverlässigkeit der Steuerung.
• Mehrfacher Sicherheitsschutz, Einstiegs- und Unterspannungsschutz, Ausgangs- und Rückschaltanschlussschutz, Kurzschlussschutz, Übertemperaturschutz, Abweichungsdetektion der Luftkanäle,usw..

Technischer Parameter
