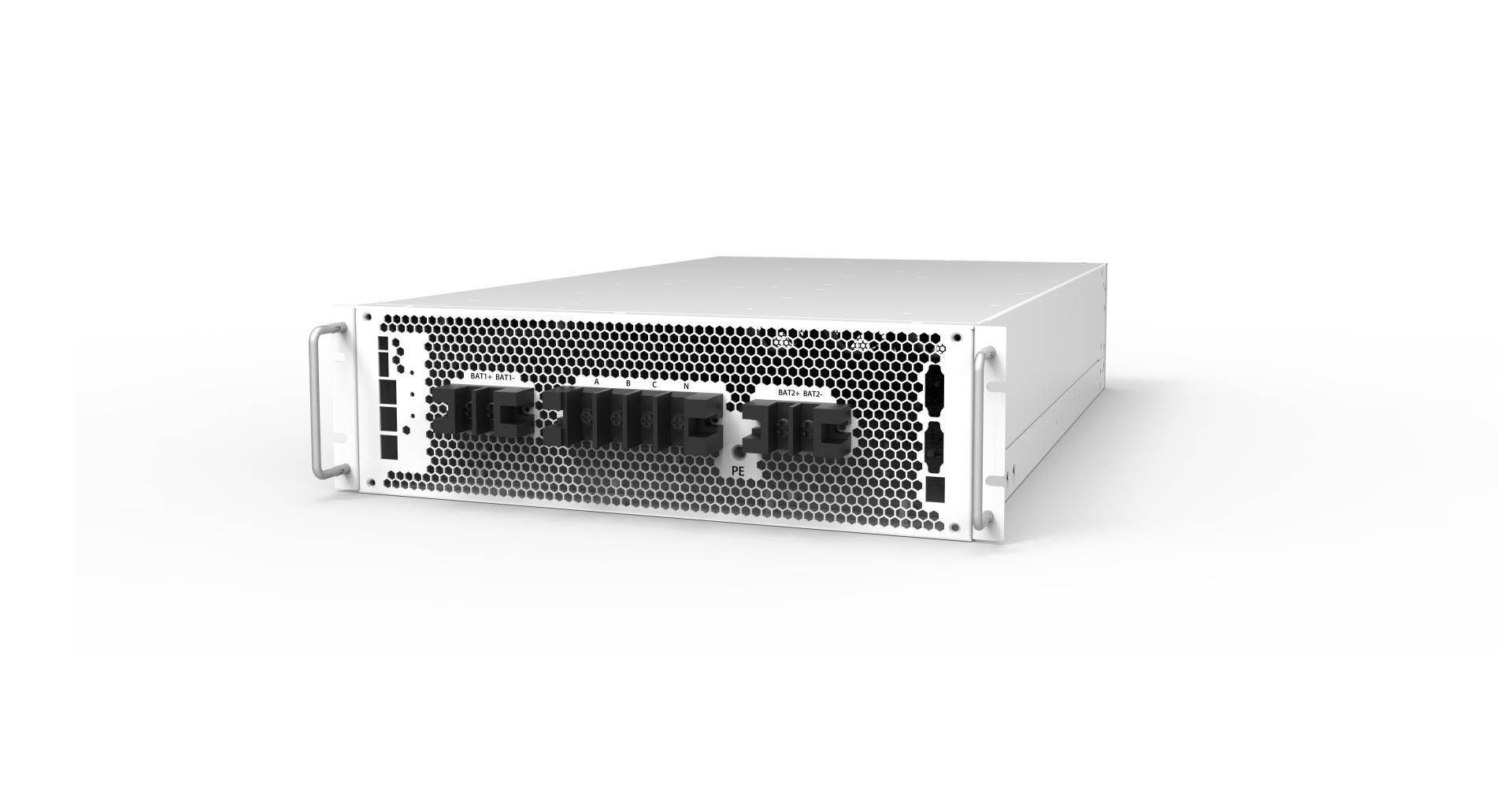

Zwei-Richtungsnetzverbundener AC-DC-Wandler 70kW 68dB Geräuscharm

70kW Bidirektionaler Wechselstrom-Gleichstrom-Wandler Netzverbundener Typ für Mikrogridspeichersysteme

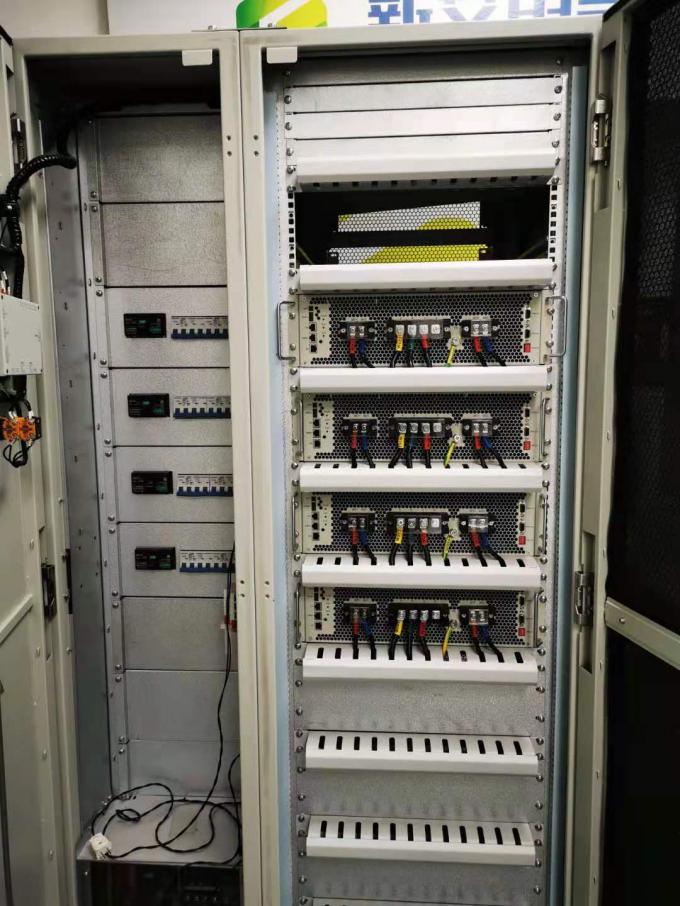

ANE-Serie Energiespeicherkonverter können bequem mehrere Geräte parallel vernetzen, um ein kleines und mittleres Energiespeichersystem zu bilden,mit den Merkmalen einer flexiblen Anordnung, eine bequeme Installation und Wartung und eignet sich besonders für verteilte Anwendungsszenarien für die Energiespeicherung und allgemeine Anwendungen für industrielle und kommerzielle Kunden.Mit Überwachungssystem, kann der Touchscreen extern sein, und es wird bequem sein, ein kleines Energiespeichersystem zu bauen.

Eigenschaften

• Gleichspannungskonstruktion: 600V~900V
• Anpassung an verschiedene Netzspannungen: AC380V/400V/415V.
• Drei-Ebenen-Design, niedrige Harmoniken.
• Kleines Volumen, weniger Platz und bequeme Installation.
• Lade-Entladungskonversion unter 20 ms.

Technische Parameter:

Modellklasse MASI-70KR1

Gleichstromseitenparameter

Spannungsbereich DC600V~DC900V Gleichspannungskanal Nr. 1 Nennstrom 110A Ladeverwaltung 3-stufiges Laden

Wechselstromseite an Netzparametern

Grid Type 3P+PE Rated Power 70kW Rated Voltage 380V Rated Current 106A Voltage Range -15%～+15% Rated Frequency 50Hz/60Hz 4 / 4 Frequency Range ±3Hz Power Ratio -1~+1 Output harmonic wave ≤3% ENVIREMENT Temperature -25℃～55℃(Over 45℃ derating ) Relatively humidity 0％RH～95％RHNicht kondensierende Arbeitslage Bei 45 °C, 2000m (ohne Abkühlung), 2000m ~ 4000m Abkühlung Lärm < 65dB Kommunikationsoberfläche RS485,CAN,LAN Installationsart Rackmontage Höchstwirksamkeit 98.5% EMV Klasse A Isolierter Typ Nichtisolierter Schutzgrad IP20 Kühltyp Luftkühlung, intelligente Lüftergeschwindigkeitsregelung Größe 435*135*700mm ((W*H*D) Gewicht 35kg

Umwelt

Betriebstemperatur-25°C55°C ((≥45°Reduzierung der Ausgangsleistung)

Speichertemperatur -40°C~70°C (ohne Batterie) Relative Luftfeuchtigkeit 0%RH~95%RH, keine Kondensation

Arbeitshöhe 45°C时,2000m ((ohne Einfluß),2000m~4000m Ausgangsleistung

Geräusche < 68 dB

Kommunikation und Verwaltung

Kommunikationsoberfläche RS485, CAN,LAN,REPO

Kommunikationsprotokoll CAN, ModBusTCP und ModBusRTU

Installation: an der Wand hängend Höchstwirkungsgrad: 98,2% EMV: Zertifizierung Klasse A: G99/CE/CQC

Isolierung: Nicht isoliertes Gehäuse: IP20I,P32

Kühlung:Zwangluftkühlung mit austauschbarem Lüftermodul

Größe ((W*H*D) ((mm) 435*135*630460*190*750 Gewicht ((kg): 35

Alle Leistungen und Parameter unterliegen der letzten Bestätigung durch unsere technische Abteilung

.
