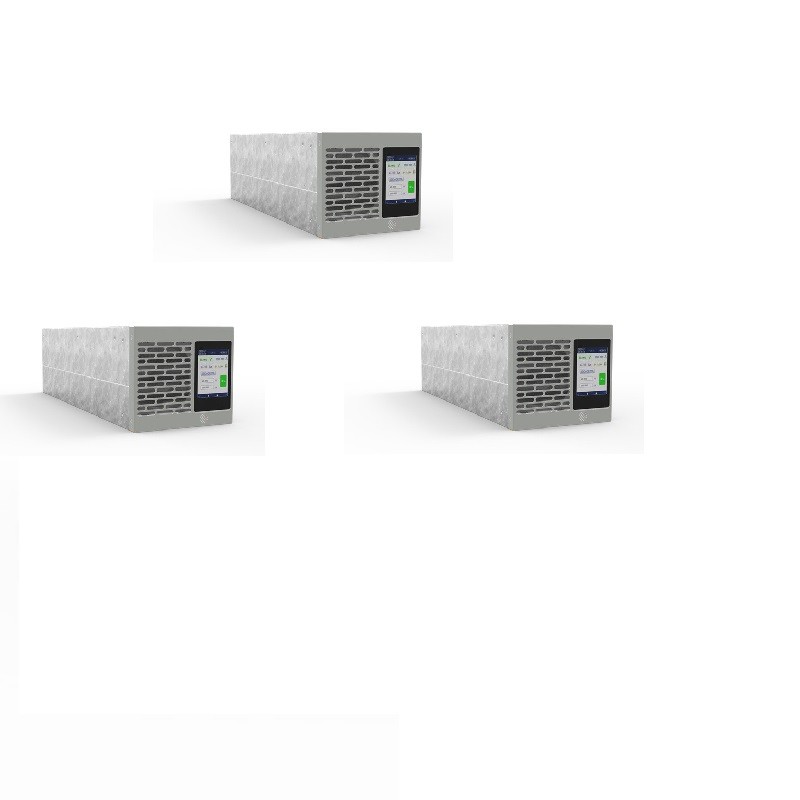

DPS 6kW Hochfrequenz-isolierter Wechselstrom-Gleichstrom-Bidirectional-Wandlermodul
Beschreibung des Produkts
Unser modularer Konverter verfügt über eine zweiseitige Energieübertragung, einen hohen Ausgangsspannungsbereich, hohe Präzision und schnelle dynamische Reaktion.die zweiseitige Abdeckung ist während der Arbeit sichererMehrfacher Sicherheitsschutz, einschließlich Einstiegsschutz über und unter Spannung, Ausgangsschutz gegen Rückwärtsanschluss, Kurzschlussschutz,Übertemperaturschutz und abnormale Erkennung von Windkanal usw.Modulares Design, einfache Wartung, parallele Kapazitätserweiterung unterstützen.
Eigenschaften
Mit dem neuesten optimierten Hardware-Design, fortschrittlichem Steuerungsalgorithmus und fortschrittlichem Herstellungsprozess,Die HF-isolierte bidirektionale Stromversorgung ist speziell für Lithiumbatterietests entwickelt worden., AC und DC analoge Stromversorgung, Rückkopplungs-elektronische Belastung, EV-Lad- und Entladegeräte und Energiespeichergeräte.kann die Gelegenheit der Energiewandlung in zwei Richtungen erfüllen, und verfügt über eine hohe Frequenzisolationsfunktion, eine höhere Sicherheit. Gleichzeitig ist das Produkt mit einer Schaltfunktion für das Netz und das Netz ausgestattet, und die Schaltzeit beträgt nicht mehr als 10 ms,die in mehreren Fällen angewendet werden kann.
Technischer Parameter
Wechselstromseitenparameter
| |
PMA006-A011-LI |
|
|
|
6 kW |
|
| Kabel |
Einphasen-Drei-Draht-System |
|
| Spannungsbereich |
220Vac±15% |
|
| Nennfrequenz und -bereich |
45 ∼ 65 Hz ((Adaptives Stromnetz 50/60 Hz) |
| Leistungsfaktor Anpassung Bereich |
± 1 |
| THDi |
≤ 5% |
Gleichstromseitenparameter
| |
PMA006-A011-LI |
|
| · Nennspannung |
60 Vdc |
|
| · Nennstrom |
100A |
|
| Spannungsbereich |
2.5Vdc bis 100Vdc |
|
| Leistungsbereich |
± 100A |
|
| Genauigkeit der Spannung |
00,1% F.S. |
| · Aktuelle Genauigkeit |
00,1% F.S. |
| Spannungsbegrenzung |
- Ja, das ist es. |
| · Strombegrenzung |
- Ja, das ist es. |
Grundlegende Merkmale
| |
Beschreibung |
| AC/DC-Startfunktion |
- Ja, das ist es. |
| Zeit vorwärts und rückwärts umstellen |
≤ 10 ms |
| · Höchstwirksamkeit |
92 Prozent |
| Ich bin ein Arschloch. |
129*143*415 mm |
| · Gewicht ((kg) |
7.5 kg |
Umweltbedingungen
| · Betriebstemperaturbereich |
°C |
-20°C bis +45°C |
|
· Betriebsfeuchtigkeitsbereich
|
% RH |
< + 95 |
Relative Luftfeuchtigkeit, nicht kondensierend |
| Lagertemperatur |
°C |
-40 ~ +55 |
|
| · Lagereinfeuchtigkeit |
% RH |
0 ~ +95 |
Relative Luftfeuchtigkeit, nicht kondensierend |
| · Kühlmodus |
- |
· Kraftluftkühlung |
|
| · Höhe |
m |
3000 |
|
| · Schutzgrad |
- |
IP20 |
|
| · Lärm |
dB |
< 70 |
|
Kommunikation
| Kommunikationsmodus |
- |
· CAN, RS485, Ethernet, trockener Kontakt |
|
| Meldungssignal |
- |
Verschiedene Schutzsignale, Spannungs- und Stromsignale |
|
| Empfangssignal |
- |
Auf- und Ausschalten |
|
|
