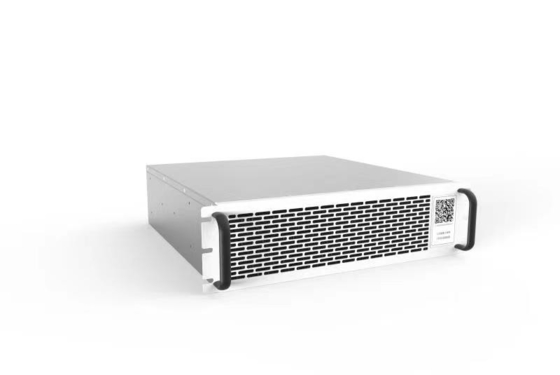

100 kW Bidirektionsstrommodul für Mikrogrids und Energiespeichersysteme
| Herkunftsort: | China |
| Markenname: | ANE |
| Modellnummer: | PMA100-A011-H |
| Min Bestellmenge: | 5 |
| Preis: | Exwork: 4,000~7,000 USD |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 45 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 2000 pro Monat |
|
Ausführliche Information |
|||
Produkt-Beschreibung
100 kW Bidirektionaler AC / DC-Strommodul für Mikrogrid und Energiespeichersystem
Dieser bidirektionale AC/DC-Wandler zur Energiespeicherung verwendet ein modulares Design, einen fortschrittlichen Steuerungsalgorithmus zur Realisierung von Multi-Maschine-Parallel und verfügt über eine reaktive Leistungskompensationsfunktion.Die Produktreihe verfügt sowohl über lokale Überwachungsfunktionen als auch über Fernplanungsfunktionen des EMS-Systems, mit ausgezeichneter Belastungsanpassungsfähigkeit und Anpassungsfähigkeit des Stromnetzes, gleichzeitig unabhängige Luftkanalkonstruktion macht es in der Lage, eine Vielzahl von komplexen Anwendungsumgebungen effektiv zu bewältigen,Das System ist sicherer., zuverlässige, wirtschaftliche und ökologische Anpassungsfähigkeit.
Eigenschaften
Hohe Effizienz
- Der PF-Wert beträgt 0,99 auf der AC-Seite.
- Wir haben unsere patentierte Technologie entwickelt, um einen beidseitigen Energiefluss zu realisieren.
- - hohe dynamische Reaktionsfähigkeit, Volllast-Wechselzeit von nur 10 ms
- Ausgang von breitem Spannungsbereich, hoher Präzision, schnelle dynamische Reaktion
Sicherheit
- Weitreichender Betriebstemperaturbereich: - 20 °C ~ + 45 °C
- ¢Die parallele Technologie reduziert den Wellenstrom
- Mehrfacher Sicherheitsschutz, Eingangs-/Unterspannungsschutz, Ausgangsschutz, Kurzschlussschutz, Übertemperaturschutz, Anomalienerkennung von Lüftern usw.
- Mehrdimensionale intelligente Lüftersteuerungstechnologie zur Reduzierung von Stromverbrauch und Lärm
- ¢DSP entwerfen und die vollständige digitale Steuerung realisieren
- ¢Niedriger Standbyverlust
- ¢Die äußere Schnittstelle ist reichhaltig und arbeitet mit Isolationstransformatoren zusammen
Komfortabel
- - Moduläres Design, leicht zu warten und parallel erweiterbar
- - hohe Leistungsdichte, geringes Volumen, geringes Gewicht
- Mit Netzschalter-/Aus-Schalterfunktion
Technischer Parameter
100 KW Bidirektionales AC/DC-Wandlermodul
| Modell | PMA100-A011-H |
| Stromparameter auf der Stromnetzseite | |
| Verkabelungssystem | Drei-Phasen-Fünf-Draht-System |
| Nennspannung | AC380V |
| Nennleistung | 100 kW |
| Spannungsbereich | AC380V ± 15% |
| Leistungsbereich | ±151A |
| Nennfrequenz | 50 Hz/60 Hz |
| Frequenzbereich | 50/60Hz±5Hz |
| Zinssatz | 0.99 |
| Harmoniegehalt von THDi | ≤ 5% |
| Wechselstromseite außerhalb des Netzes | |
| Nennspannung | 380Vac |
| Spannungsbereich | 380Vac±15% |
| Genauigkeit der Spannung | ≤ 1% |
| Ausgangsfrequenz | 50/60Hz±5Hz |
| THDu | ≤ 2% Linienlast |
| Gleichstromseitenparameter | |
| Spannungsbereich | Dies ist der Fall, wenn die Leistung von DC-680V bis DC-1000V beträgt |
| Leistungsbereich | ±147A |
| Spannungsfehler | ≤ 1% |
| Stabilisierte Spannungspräzision | ≤ 1% |
| Aktueller Fehler | ≤ 1% |
| Stabilisierte Strompräzision | ≤ 1% |
| Grundlegende Merkmale | |
| Schalter außerhalb des Netzes/an das Netz angeschlossen | Eingebettet |
| Wechselstrom- und Gleichstromstartfähigkeit | Unterstützung |
| Vorwärts- und Rückwärtsschaltzeit | < 10 ms |
| Höchstwirkungsgrad | 980,8% |
| Überlastfähigkeit | 1.1 mal ≥ 10min, 1,2 mal ≥ 1min |
| Zeit der Netzabschaltung | < 10 ms |
| Betriebstemperatur | -20°C+45°C (über +45°C Leistungsbewertung) |
| Arbeitsfeuchtigkeit | ≤ 95% RH, keine Kondensation |
| Lagertemperatur | -40°C+55°C |
| Lagereinheit | 0 ~ 95% RH |
| Kühlmethode | Intelligente Zwangluftkühlung |
| Höhenstand | 3000 m |
| Kommunikation | Das System ist in der Lage, die Daten zu verarbeiten. |
| Schutz von Inseln | Unterstützung |
| Schutzmerkmal | Mehrfachsicherheitsschutz, Wechselstrom- und Gleichstromschutz bei Über- und Unterspannung, Stromschutz bei Überspannung, Kurzschlussschutz, Gleichstromrückschutz, Wechselstromphasenfolge-Schutz,Übertemperaturschutz, abnorme Erkennung von Ventilatoren usw. |
| Schutzniveau | IP20 |
| Geräusche | < 70 dB |
| Gewicht | 40 kg |
| Größe (H*W*D) 129*443*500mm | |
Alle Leistungen und Parameter müssen von unserer technischen Abteilung bestätigt werden.
