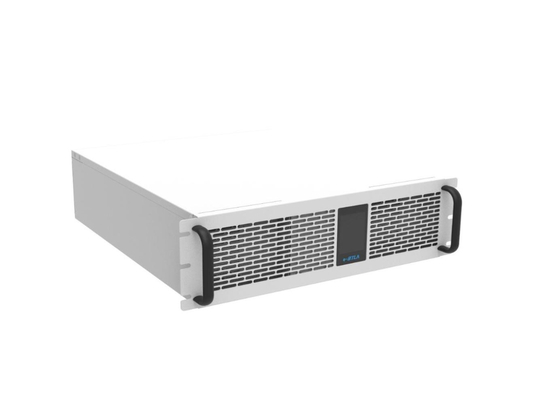

12 kW Hochfrequenz-isolierter Wechselstrom-Gleichstrom-Zwei-Wege-Strommodul
Produkteinführung
12 kW 200A 2,5Vdc-100Vdc Hochfrequenz isoliertes Wechselstrom-Gleichstrom-Zwei-Wege-Strommodul
BITLA-MTS-Serie bidirektionale Stromversorgungsanlage, für drei elektrische Systeme (Batterie, Motor, elektronische Steuerung) und Brennstoffzellfahrzeuge,Entwicklung von Fachgeräten für Stapel- und Hochleistungs-AC/DC-PrüfungenDas volldigitale Design gewährleistet die Genauigkeit und Wirksamkeit der Steuerung und weist die Eigenschaften einer stabilen Ausgabe und einer schnellen Reaktion auf.Es wird für den Lade- und Entladetest verschiedener Arten von Batterien (Lithiumbatterien) verwendet., Strombatterien, Energiespeicherbatterien), FuE und Produktion von Elektrofahrzeugen wie Elektroantrieb, eingebettete Wechselstrom- und Gleichstrom-Antriebe, sowie FuE und Produktion von Wechselstrom-Ladestellen usw.
Eigenschaften
- Zwei-Wege-Energieübertragung, nahtloser Quadrantenschalter;
- hoher Ausgangsspannungsbereich, hohe Präzision, schnelle dynamische Reaktion;
- Hochfrequenzisolation, höhere Sicherheit;
- Mehrfachsicherheitsschutz, Einstiegsschutz gegen Über-/Unterspannung, Ausgangsschutz gegen Rückschaltverbindung, Kurzschlussschutz, Übertemperaturschutz, abnorme Erkennung von Windkanälen usw.
- Moduläres Design, einfache Wartung, Unterstützung der parallelen Kapazitätserweiterung;
- Breiter Betriebstemperaturbereich: -20 °C bis 45 °C;
- Ausgestattet mit Schaltfunktionen für Netzbetrieb/Nichtnetzbetrieb;
- Weiches Schaltendesign, geringer Verlust, hoher Wirkungsgrad;
- DSP-Design, vollständige digitale Steuerung;
- Funktionen sowohl für den lokalen Betrieb als auch für die Fernbedienung;
- Reichhaltige externe Schnittstelle;
- Strenge thermische Anlage, geringer Temperaturanstieg, lange Lebensdauer;
- Touchscreen-Bedienung, einfach und intuitiv.
Technischer Parameter
Wechselstromseitenparameter
Gleichstromseitenparameter
| |
Die in Absatz 1 genannte Regelung gilt nicht für die Berechnung der Zulassungsdauer. |
|
|
|
60 Vdc |
|
|
|
200A |
|
| Spannungsbereich |
2.5Vdc bis 100Vdc |
|
| Leistungsbereich |
± 200A |
|
| Genauigkeit der Spannung |
00,1% F.S. |
|
|
00,1% F.S. |
| Spannungsbegrenzung |
- Ja, das ist es. |
|
|
- Ja, das ist es. |
Grundlegende Merkmale
| |
Beschreibung |
| AC/DC-Startfunktion |
- Ja, das ist es. |
| Vorwärts- und Rückwärtswechselzeit |
≤ 10 ms |
| Zeit der Netzabschaltung |
≤ 10 ms |
|
|
92 Prozent |
| Ich bin ein Arschloch. |
131*436*540 mm |
|
|
22 kg |
Umweltbedingungen
- Betriebstemperaturbereich
|
°C |
-20°C bis +45°C |
|
- Betriebsfeuchtigkeitsbereich
|
% RH |
< + 95 |
Relative Luftfeuchtigkeit, nicht kondensierend |
| Lagertemperatur |
°C |
-40 ~ +55 |
|
|
|
% RH |
0 ~ +95 |
Relative Luftfeuchtigkeit, nicht kondensierend |
|
|
- |
|
|
|
|
m |
3000 |
|
|
|
- |
IP20 |
|
|
|
dB |
< 70 |
|
Kommunikation
| Kommunikationsmodus |
- |
- CAN, RS485, Ethernet, trockener Kontakt
|
|
| Meldungssignal |
- |
Verschiedene Schutzsignale, Spannungs- und Stromsignale |
|
| Empfangssignal |
- |
Auf- und Ausschalten |
|
Alle Leistungen und Parameter müssen von unserer technischen Abteilung bestätigt werden.
